第71屆電氣電子工程師學會（IEEE）國際電子器件會議（International Electron Devices Meeting，IEDM）于12月6至10日在美國舊金山舉行。山東大學信息科學與工程學院陳杰智教授團隊四篇研究論文在大會發表，研究工作由山東大學、新加坡國立大學與中國科學院微電子研究所等單位合作完成。

入選論文包括：《Imprint-centric Retention Loss in HfO₂-baed Ferroelectric Thin Films: Charge-assisted Defect Migration and Trap Neutralization Strategy》（山東大學博士生李曉鵬與竇小禹為共同第一作者），《First Demonstration of BEOL-compatible Stacked Nanosheet FeFETs Achieving Enhanced Area Efficiency and Record Memory Window》（山東大學博士生馮揚與新加坡國立大學博士生王嘯林為共同第一作者），《Sub-10 nm Fully Atomic-Layer-Deposited MFM Stack with Enhanced Reliability: Record-lowI_leakageand Record-highE_BDin 3 nm Ferroelectric HZO》（新加坡國立大學博士生王嘯林與山東大學博士生馮揚為共同第一作者）和《Voltage-Driven HZO/Pt-nanocluster-based Magnetoelectric Devices with Low Thermal-Budget (400 ℃) and Ultra-Low Energy Consumption》（中科院微電子所博士生龔帥宇、博士后李彥如與山東大學博士生李曉鵬為共同第一作者）。

隨著人工智能、大模型和高性能計算的迅猛發展，現代計算體系在算力、能效和集成度方面正面臨前所未有的挑戰。傳統馮·諾依曼架構因處理器與存儲器物理分離，長期受限于“存儲墻”引發的帶寬瓶頸和高能耗等問題，難以支撐人工智能應用對海量數據高效處理的需求。為突破這一結構性瓶頸，新型非易失性存儲器和三維集成技術成為了后摩爾時代高能效計算的關鍵研究方向。上述四篇論文圍繞新型鉿基鐵電存儲器可靠性機理、低功耗邏輯器件設計等前沿領域展開研究，具體內容如下：

• 新型鉿基鐵電薄膜因其高速度、低功耗和良好的CMOS兼容性，近年來備受學術界與工業界關注，是后摩爾時代三維集成存儲技術的關鍵材料之一。然而，保持特性作為存儲器關鍵性能指標，其退化的物理機制還不明確，尚缺乏系統的理論模型與有效的調控策略。針對該問題，課題組系統研究了新型鉿基鐵電薄膜在寬溫區的保持行為，揭示了保持損耗與印記效應的本征關聯，首次提出溫度激活印記模型并發展了高精度鐵電芯片壽命預測技術，并基于其退化物理基礎設計了針對性優化策略。該工作建立了從測試表征到原子尺度機制的統一模型，為高可靠性鉿基鐵電器件的集成設計提供了新思路。論文由山東大學信息科學與工程學院獨立完成，2023級碩博連讀生李曉鵬與2025級碩博連讀生竇小禹為共同第一作者，陳杰智教授與武繼璇研究員為共同通訊作者。

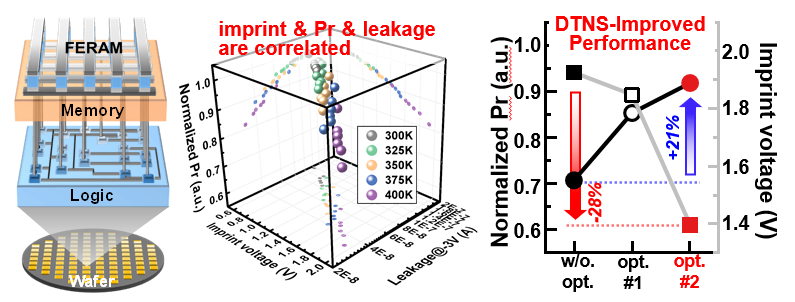

鉿基鐵電薄膜保持特性分析

• 當鉿基鐵電薄膜厚度縮減至亞4nm尺度時，鐵電性快速衰減、漏電顯著增大、擊穿電場下降等問題成為限制進一步微縮器件尺寸的核心瓶頸。針對該問題，課題組聯合新加坡國立大學龔蕭教授團隊，共同開展了超薄鐵電器件的系統性研究，制備了全ALD工藝集成的9 nm厚度的金屬–鐵電–金屬堆疊結構（3nm TiN/3nm HZO/3nm TiN），實現了多項關鍵性能指標的重大突破：低矯頑電壓（2Vc< 0.65 V）、極低漏電密度（<10^-3A/cm²@3 MV/cm）、超高擊穿電場（E_BD> 9.5 MV/cm）以及超過10¹¹次循環的耐久度，綜合性能達到當前國際上3 nm鐵電薄膜的最佳水平。該成果為未來超高密度、超低功耗的三維鐵電存儲芯片發展奠定了重要基礎，并因此獲得了2025 IEDM Best Student Paper Award提名。新加坡國立大學博士生王嘯林和山東大學信息科學與工程學院2021級直博生馮揚為共同第一作者，陳杰智教授和新加坡國立大學龔蕭教授為共同通訊作者。

超薄9 nm MFM結構鐵電電容性能分析

• 針對目前氧化物半導體溝道FeFET面臨的擦除能力弱、存儲窗口不足以及單層溝道結構難以滿足結構縮放等瓶頸，課題組與新加坡國立大學龔蕭教授團隊從“三維堆疊FeFET架構創新”角度切入，首次提出并制備了后段工藝兼容的三層堆疊納米片3D FeFET架構。該工作通過將三層氧化物半導體溝道與鐵電介質薄膜集成，構建了MFMIS（金屬-鐵電-金屬-介質層-半導體）三維結構，解決了傳統氧化物半導體溝道FeFET擦除能力弱與存儲窗口不足的問題，在HZO薄膜上實現了超過4 V的超大存儲窗口。同時，多層堆疊結構使溝道面積較平面器件減少超過80%，并在50 nm超短溝道器件中仍保持電學特性穩定，器件耐久性超過3×10¹⁰次，展現出優異的可靠性與可縮放性。該研究突破了BEOL FeFET架構在密度、能效和工藝兼容性方面的限制，為實現大規模、低功耗、高能效的單片3D集成存儲與計算系統提供了新的技術路徑。山東大學信息科學與工程學院2021級直博生馮揚和新加坡國立大學博士生王嘯林為共同第一作者，陳杰智教授與新加坡國立大學龔蕭教授為共同通訊作者。

三維堆疊納米片鐵電晶體管及關鍵性能

• 目前，傳統電流驅動式自旋器件普遍面臨高能耗問題，而電壓驅動磁電器件雖具備超低寫入能耗優勢，卻在CMOS工藝兼容性方面面臨襯底材料與加工溫度等挑戰。圍繞這一問題，課題組與中國科學院微電子研究所等單位聯合開發出一種基于“鉿基鐵電-Pt/Co納米團簇”結構的新型磁電器件。該器件通過Pt納米團簇對Co-O鍵合行為及鉿基鐵電層中氧遷移過程的精細調控，實現了低能耗的電壓驅動磁反轉。該成果為構建CMOS兼容的低功耗磁電邏輯與存儲集成技術提供了重要支撐。中科院微電子所博士生龔帥宇、博士后李彥如與山東大學信息科學與工程學院2023級碩博連讀生李曉鵬為共同第一作者，武繼璇研究員與中科院微電子所楊美音副研究員、羅軍研究員為共同通訊作者。

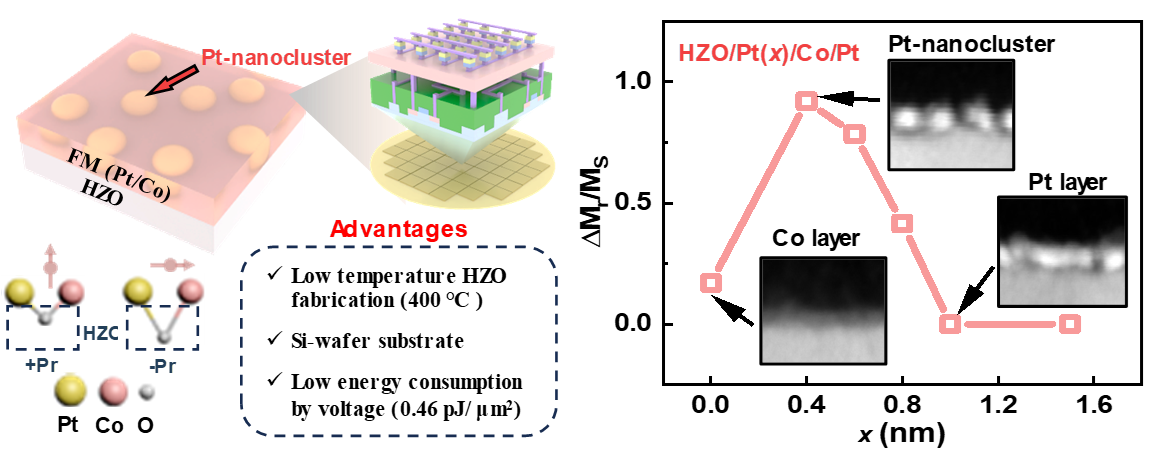

鉿基鐵電-Pt/Co納米團簇磁電器件示意圖

上述研究工作得到了國家科技部重點研發計劃項目，國自然重點項目、重大研究計劃項目、青年學生基礎項目（博士生）和國家公派留學基金等科研項目的資助。

IEDM始于1955年，是全球報道半導體及電子器件領域最新的科技、設計、制造、物理及建模的主要論壇，也是世界半導體產業界各知名企業和學術機構報告其最新研究成果和技術突破的主要窗口和平臺。IEDM影響力巨大，與IEEE Symposium on VLSI Technology（即“集成電路技術國際會議”）并列為微電子器件領域中權威性最高的兩個頂級會議，每年Intel、IBM、Samsung和TSMC等國際知名半導體公司都在IEDM大會上發布各自最新研究進展。
